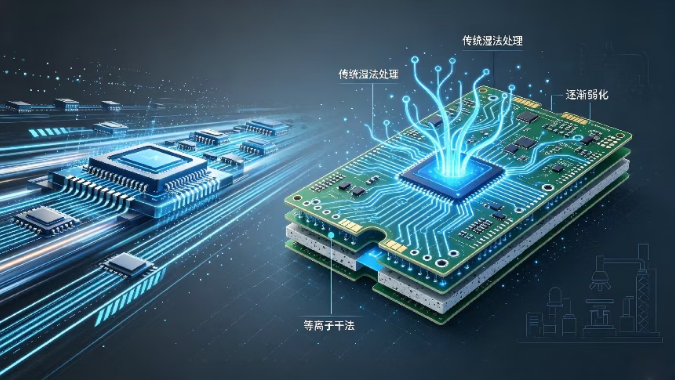

AI算力竞赛持续升级，高速材料从M2一路追到M9。与此同时，PCB制造工艺也完成了从传统减成法到mSAP改良型半加成法的跨越。材料升级与工艺革新双重驱动下，传统湿法处理越来越力不从心------药液进不去深孔。等离子干法工艺正从“辅助手段”走向“刚需标配”。
一、M9材料：不用等离子，孔就做不通
M9是什么
M9是当前已量产商用的最高等级的高频高速覆铜板，Df值较M8大幅降低，单通道速率达224Gbps，松下、台光、斗山、生益科技均已布局。AI服务器PCB层数向40层以上迈进，厚径比普遍超20:1，部分达50:1，M9与FR-4混压已成常态。
M9加工难题

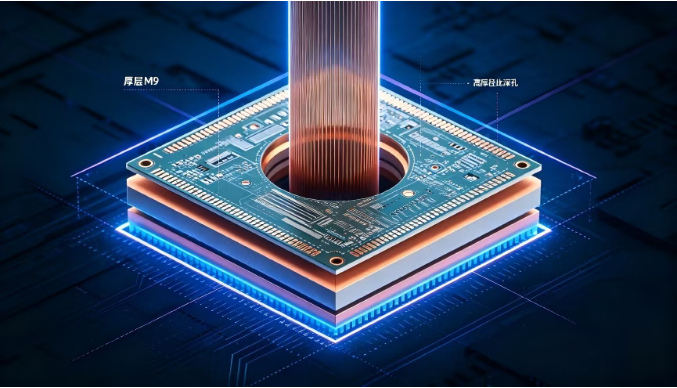

深孔处理困难——厚径比超20:1时，药液交换急剧恶化，孔中心区域“除胶不净”；
混压不兼容——M9与FR-4在同一药液下蚀刻速率差异巨大，顾此失彼。
等离子体对M9材料的全套解决方案
针对M9级材料的上述特性，等离子蚀刻发挥着不可替代的作用：
1.除胶渣——以CF₄和O₂混合气体为例，氟原子能大幅降低树脂表面的活化能，让氧原子更容易与其发生反应。等离子体的高能粒子通过物理轰击破坏胶渣结构，氧自由基将高分子有机胶渣分解为CO₂、H₂O等易挥发小分子气体并被真空系统抽离。这一过程在真空腔体内完成，全程干式、无化学药液参与。

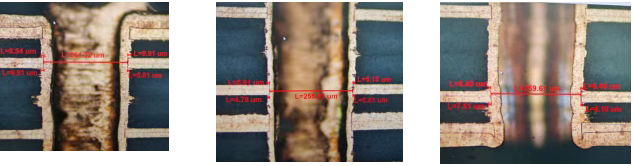

2.回蚀/凹蚀——通过精准控制等离子蚀刻深度，对内层铜箔截面的树脂进行去除，确保内层铜环与孔壁镀铜形成可靠连接。对于M9这类高频高速材料，回蚀深度的均匀性直接影响信号完整性——过浅则内层连接不可靠，过深则可能导致信号反射增加。
1.除胶渣——以CF₄和O₂混合气体为例，氟原子能大幅降低树脂表面的活化能，让氧原子更容易与其发生反应。等离子体的高能粒子通过物理轰击破坏胶渣结构，氧自由基将高分子有机胶渣分解为CO₂、H₂O等易挥发小分子气体并被真空系统抽离。这一过程在真空腔体内完成，全程干式、无化学药液参与。
2.回蚀/凹蚀——通过精准控制等离子蚀刻深度，对内层铜箔截面的树脂进行去除，确保内层铜环与孔壁镀铜形成可靠连接。对于M9这类高频高速材料，回蚀深度的均匀性直接影响信号完整性——过浅则内层连接不可靠，过深则可能导致信号反射增加。
二、mSAP工艺：少了等离子，良率上不去
mSAP是什么
mSAP（改良型半加成法）是IC载板线路制造的核心工艺，逻辑是“只在线路需要的地方长出铜”——超薄底铜做种子层（1-2μm），再电镀加厚目标线路，最后快速蚀刻（闪蚀）去除种子层。线宽/线距可稳定控制在15-25μm，是AI服务器、高速光模块、类载板等产品的标配工艺。
mSAP的制程难题
显影后异物残留——感光阻剂残存线路间，电镀阻镀造成缺口或开路；
2.开窗浸润性不足——表面张力偏低，电镀液无法充分铺展，易漏镀、厚度不均；
等离子在mSAP工艺中的关键作用
mSAP 改良半加成法是当前SLP 类载板、中高端 IC 载板、光模块等实现 10~25μm 精密线路的核心工艺。但精细化制程天然存在两大行业痛点：线路开窗底部极易残留干膜残渣、光刻胶碎屑等微观异物；基材开窗表面表面能偏低，电镀药液浸润性不足。两类问题极易引发电镀缺口、线路断线、线宽偏差、附着力不良，直接拉低精细线路良率，制约BT料搭配 mSAP 的规模化稳定量产。
等离子体干法表面处理成为破解以上难题的关键工艺抓手，在 mSAP 全流程中承担精密除残、表面活化、界面改性三重核心价值，全方位筑牢精细线路生产根基：
显影后清洁——氧自由基将有机物分解为CO₂和H₂O，可深入15μm窄缝彻底清除；
改善浸润性——等离子引入极性基团提升表面张力，电镀液均匀铺展；
去除干膜残余——精准清除底胶，不损伤超薄底铜种子层。
镍钯金前处理 —— 等离子体活化粗化基材与铜面，去除表面有机污染与氧化层，保障镍钯金镀层附着力与镀层均匀性，杜绝针眼。
数据支撑：线宽/线距≤45μm/45μm的高精密线路，电镀前增加等离子处理，良率提升显著。该工序已成为高端HDI及类载板工厂的标准配置。

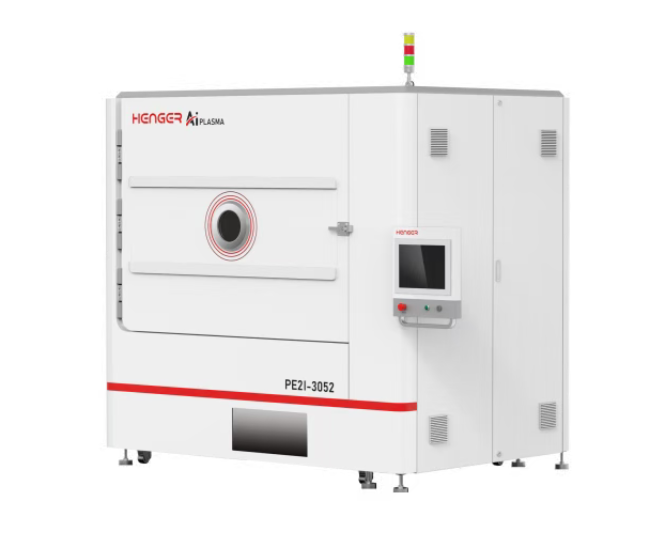

深耕PCB等离子体应用领域多年，专为高端PCB制程打造AI PCB专用等离子蚀刻清洗机，针对M8、M9、M10材料专用，核心优势如下：
电极：一体成型，圆弧形设计，优化电场分布，改善等离子放电均匀性，增强表面、孔内除胶效果，表面均匀性可达到≥90%；
精密温控模组：各电极独立监测与调节，确保批量间处理一致性；
高厚径比处理能力：支持50:1超高多层板加工，等离子体扩散无死角。

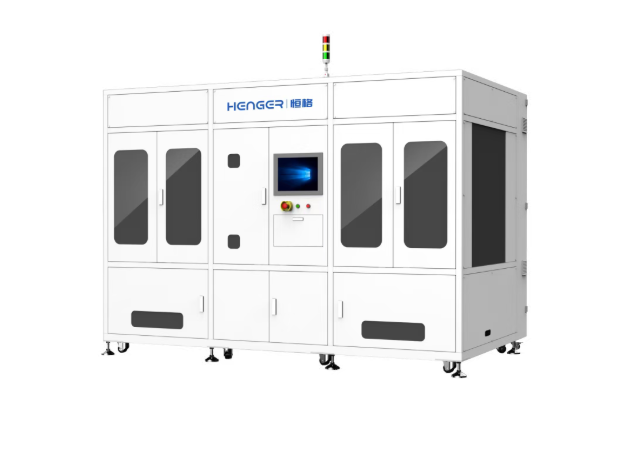

真空连续式等离子蚀刻清洗机
应用载板领域：
1.清洁Eless界面/改善Eless界面浸润性
2.表面活化，表面亲水性改性
3.提高附着力
4.粗化阻焊表面及清洁铜面赃污的作用
设备优势：
全自动高效率 35S-45S/片
工作时非接触
